Het RCD (Residual Current Device) Board is een klein plaatje die achterin de Zappi zit en dient als beveiliging tegen brand of elektrocutie als het apparaat niet goed zou zijn geaard. Als dit element niet goed werkt of is aangesloten kan dit voor verschillende foutmeldingen zorgen. Zodoende is het vervangen van het RCD een veel voorkomende handeling om problemen met het apparaat op te lossen.
Wanneer vervangt men een RCD?
- Zappi geeft een RCD Error tijdens het opstarten
- Zappi geeft een RCD Error tijdens het opladen
- Error #26
- Error #27
Hoe vervangt men een RCD?

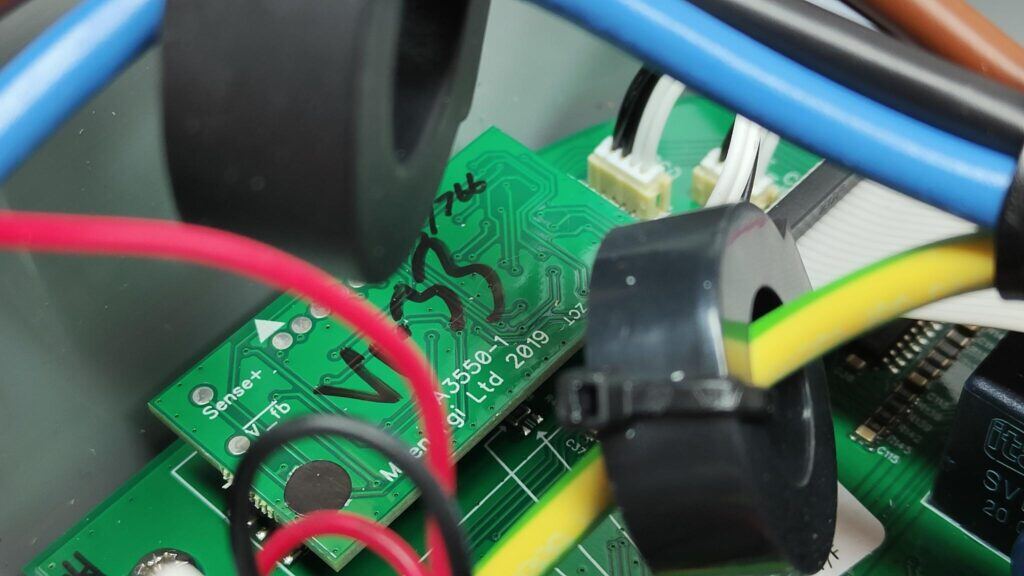

Het RCD bord zit links achter in de Zappi, onder de kabels die van het wit relais naar het moederbord lopen. Om het RCD los te krijgen moet men dus eerst het wit relais los halen van de onderkant en optillen.
In een Zappi 2.0 kan het RCD verticaal van het moederbord worden getrokken. Doe dit echter wel met beleid omdat de pinnetjes waarmee hij vast zit makkelijk kunnen buigen of breken.

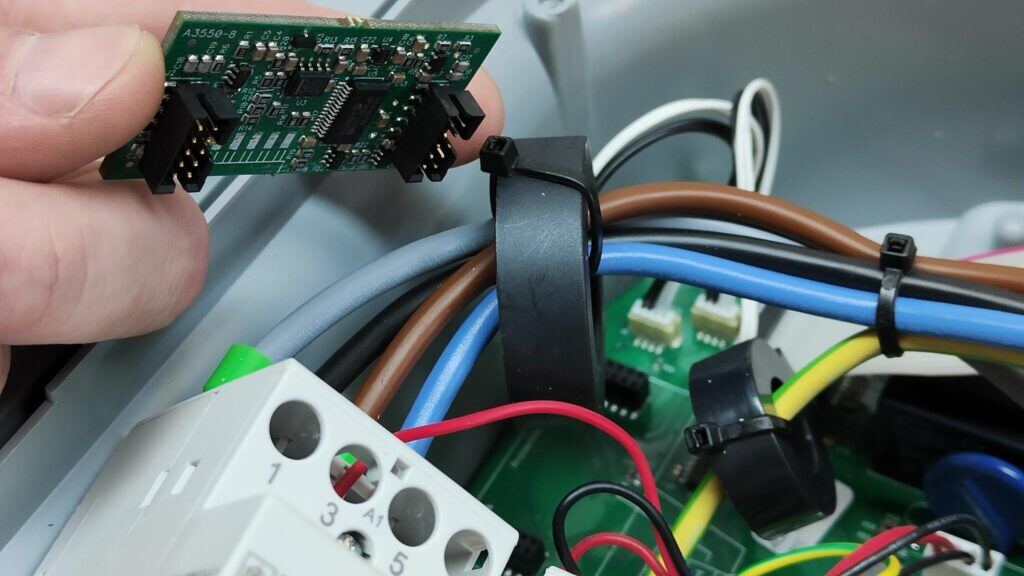

In een Zappi 2.1 zit echter een ander model RCD die ook anders is bevestigd. In dit geval wordt het plaatje tegengehouden door 2 kleine ijzertjes aan de voorkant. Deze kunnen worden ingetrokken waardoor het RCD aan de voorkant wat omhoog komt. Vanuit deze positie kan het RCD vooruit uit het moederbord worden gehaald.
Het vervangende RCD kan op dezelfde manier worden terug geplaatst als hoe de oude er uit is gehaald. Plaats naderhand het witte relais terug en test het apparaat.
