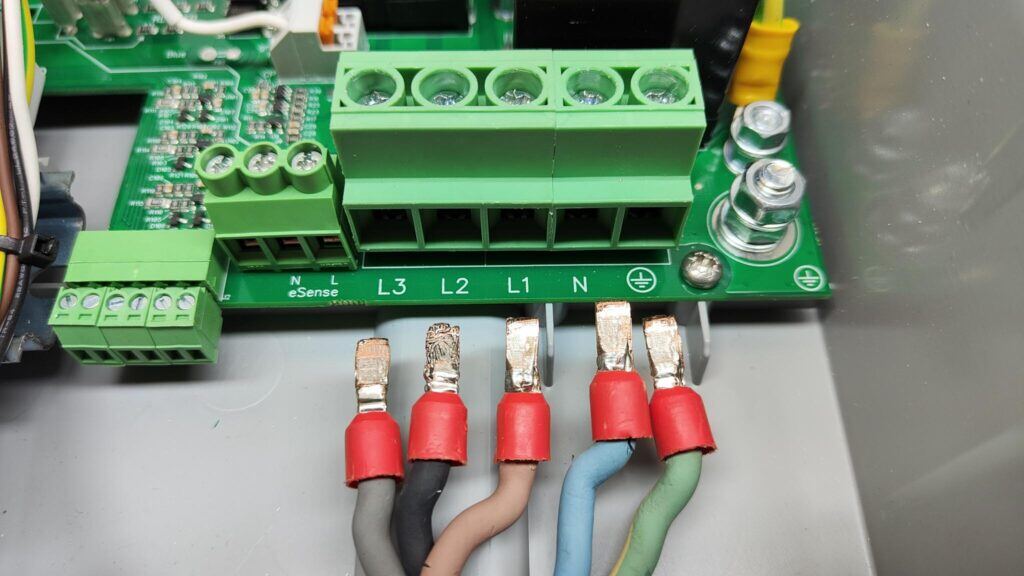

Het terminal block is het onderdeel rechts vooraan in de Zappi waar de connecties van de stroomkabel worden bevestigd: L3 (Grijs) L2 (Zwart) L1 (Bruin) Neutral (Blauw) Aarde (Groen/Geel). Een monofase Zappi heeft een kleiner terminal block met maar 3 aansluitingen, namelijk: L1, Neutral en Aarde.
Wanneer moet het terminal block worden vervangen?
Er zijn voornamelijk 2 situaties waarin het terminal block vervangen moet worden. De eerste is simpel: Terminal block is verbrand. Meestal komt dit doordat een verkeerde aansluiting is aangesloten (Bijvoorbeeld de L1 in de Neutral poort) waardoor kortsluiting kan ontstaan en het plastic van het block kan verbranden.

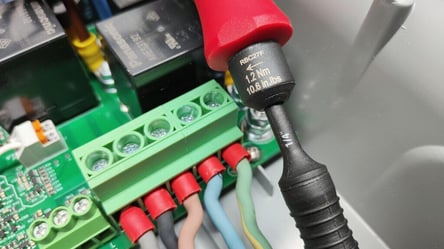

De tweede reden is als tijdens de installatie de schroeven te hard zijn aangedraaid waardoor de metalen elementen in de terminal blocks kunnen breken. Er wordt dan geen goed contact meer gemaakt waardoor er mogelijk geen stroom meer door het apparaat kan vloeien.
Hoe wordt een terminal block vervangen?

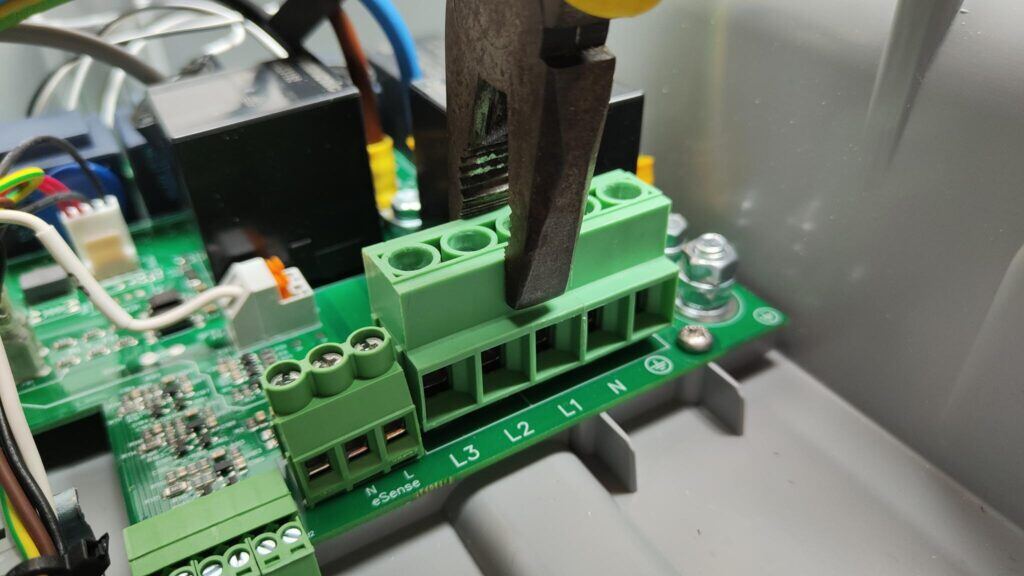

Zorg er eerst voor dat alle schroeven zijn los gedraaid, dat alle elementen open staan. Pak daarna het terminal block stevig vast met een grijptang, en trek hem omhoog. Dit kan soms stevig vast zitten maar uiteindelijk komt hij wel los. Als de schroeven niet los zijn gedraaid kan met deze actie echter ook de metalen elementen los komen die in het moederbord vast zitten, en dan wordt het een stuk moeilijker om een nieuw terminal block erop te zetten.

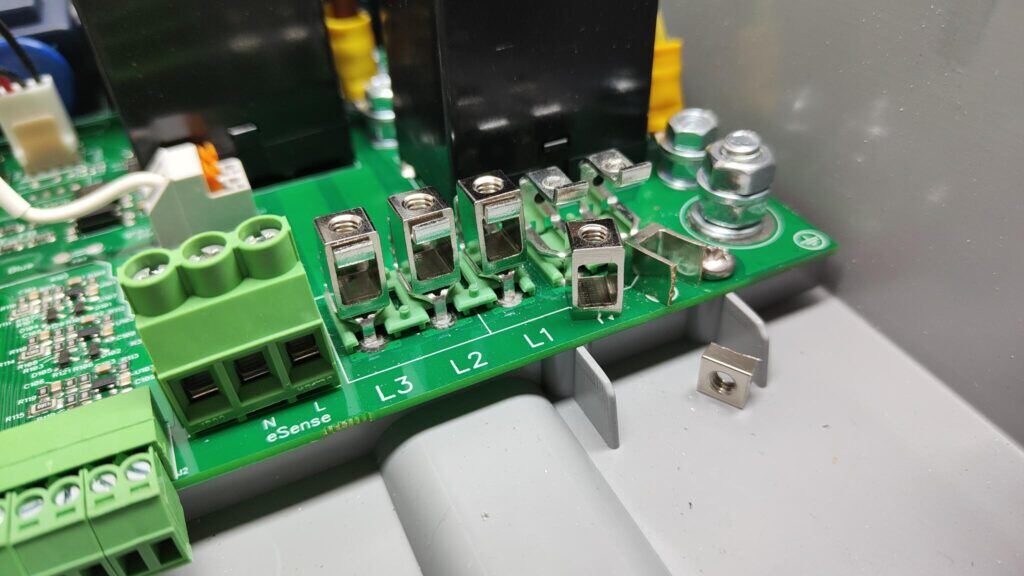

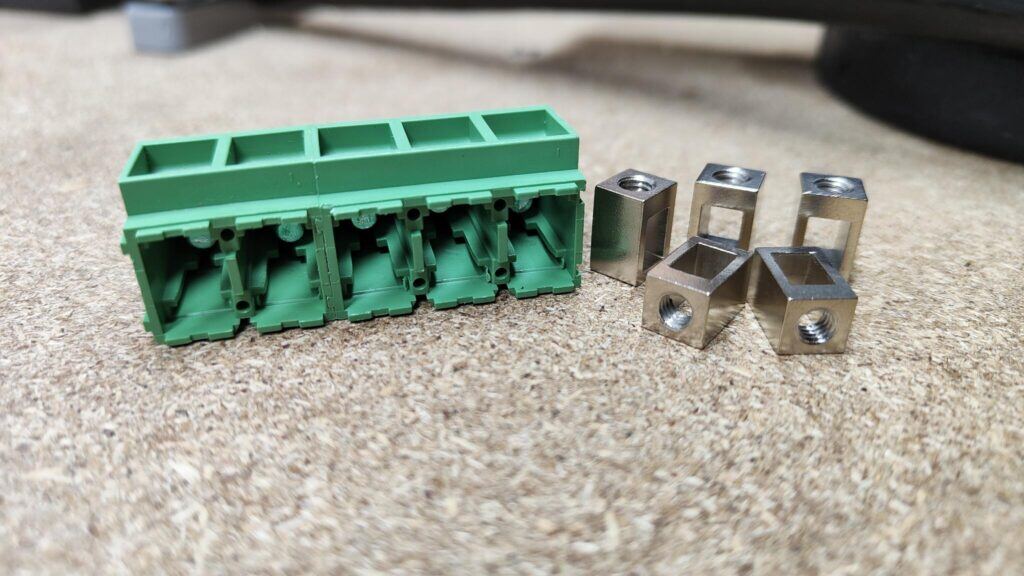

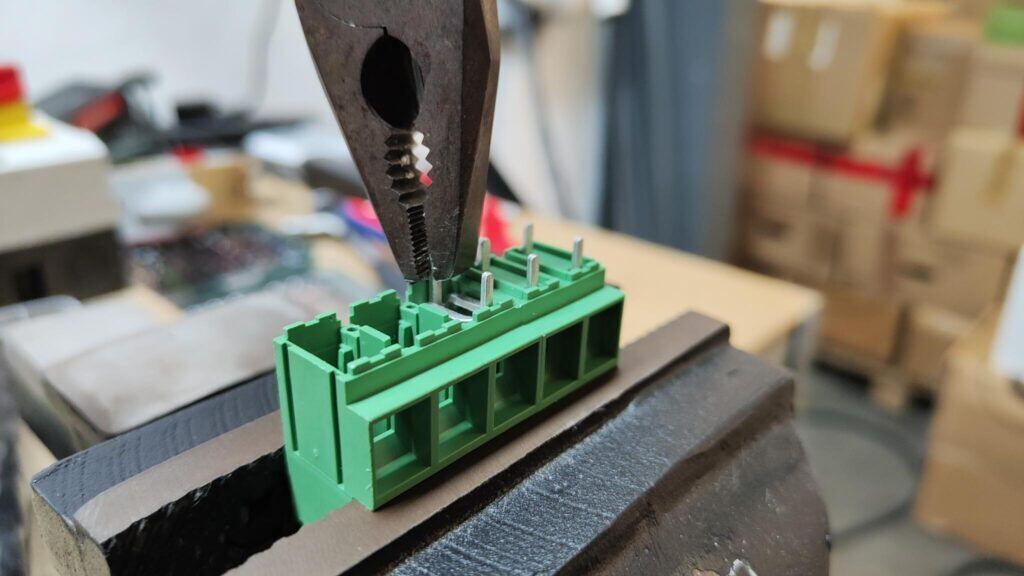

Als het plastic block er af is gehaald blijven de metalen elementen en de kleine metalen blokjes over. Pak een nieuw terminal block, zet deze ondersteboven vast in de bankschroef en trek met de grijptang aan de kleine metalen pootjes. Let goed op, want als ze los komen kunnen de metalen blokjes die meekomen los schieten en op de grond vallen. Als er een metalen blokje kapot was gegaan in het oude terminal block kan dit worden vervangen door een van de nieuwe, of men kan alle blokjes vervangen door de 5 nieuwe.

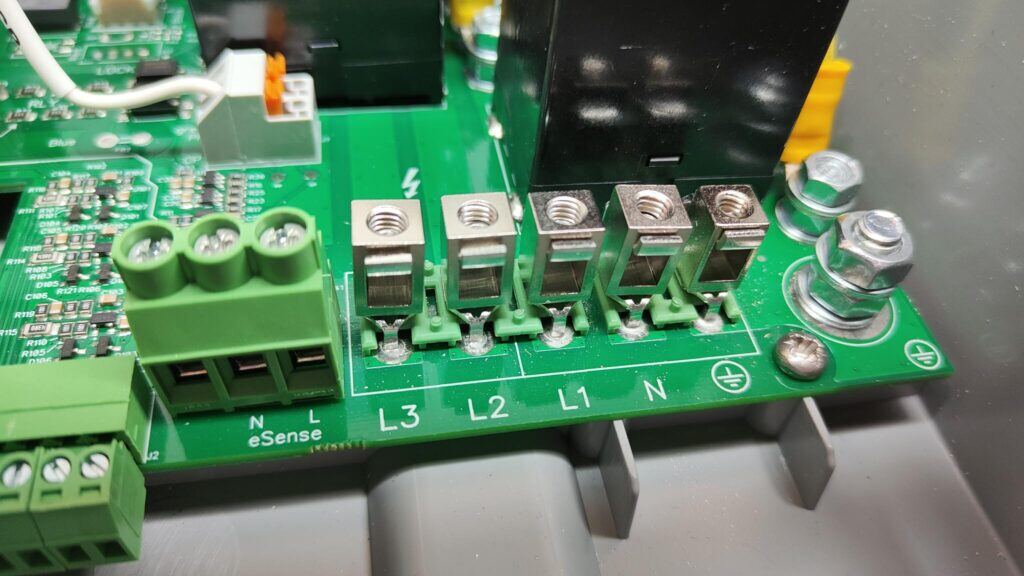

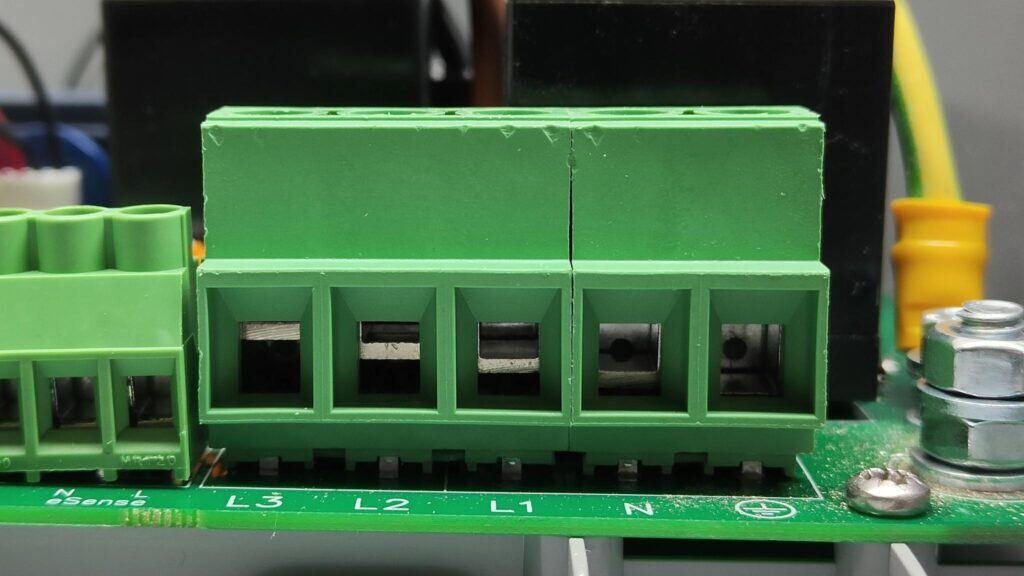

Nadat de metalen blokjes aan de metalen elementen zijn gehangen, plaats de lege nieuwe plastic case over deze blokjes heen. Dit kan soms wat moeite en tijd kosten gezien er weinig speling is. Als het plastic er overheen zit kan dit worden aangestampt met een houten staaf en hamer. Hou de houten staaf op het terminal block, en tik met de hamer op de staaf om zo het block fatsoenlijk tot op het moederbord te krijgen. Als dit is gebeurt kan het terminal block worden getest.
Test iedere aansluiting eerst een keer zonder kabel om te zien of ze wel dicht gaan.
